Mysql InnoDB引擎数据页结构
InnoDB 是 mysql 的默认引擎，也是我们最常用的，所以基于 InnoDB，学习页结构。而学习页结构，是为了更好的学习索引。
一、页的简介
页是 InnoDB 管理存储空间的基本单位，一个页的大小一般是 16kb。
为了达成不同的目的，作者设计了多种类型的页，比如：
- 存放表空间头部信息的页
- 存放 change buffer 信息的页
- 存放 inode 信息的页
- 存放 undo 日志信息的页
- … …
然而我们最关心的，还是那些存放进表中那些数据记录是在哪种页上，官方称这种存放记录的页为索引(INDEX)页，但是为了便于理解，本篇暂把它称为数据页。
二、数据页的结构
这数据页也有 16kb 的存储空间，可以大致划分为 7 个部分。
从结构图中可以看到，有些部分的占用字节数是确定的，有的是不确定的。我们最关心的用户存储的记录，在 User Records部分。
不过，在一开始生成页的时候，并没有 User Records 部分。当有新的记录插入时，就会从 Free Space部分申请一个记录大小的空间，然后划分到 User Records 部分，直到 Free Space 全部被 User Records 替代，表示这个页已经用完。如果还有新的记录插入，需要申请新的页。
我觉得这里可以把这个数据页当作是书本的页，书页上的内容通常是一行行的呈现，当整个页都用完了，就得翻到下一页(新页)去继续写了。
三、记录在页中的存储结构
那么，User Records 部分里的这些记录，是如何管理的呢？
先来建一张表：
这里的指定使用行格式为 COMPACT(引擎中还存在其他的行格式)，暂且知道 COMPACT 即可。
当我们在数据库的插入了一条记录后，其实背后的行格式是这样的：
注意这里橙色标识的记录头信息，它又包含了很多重要信息：
- 预留位1：占用 1 比特，没有使用。
- 预留位2：占用 1 比特，没有使用。
- deleted_flag：占用 1 比特，标记该记录是否被删除。
- min_rec_flag：占用 1 比特，在 B+ 树(后面索引会讲到)中每层非 叶子节点中的最小的目录项，都会添加此标记。
- n_owned：一个页面中的记录被分为若干个组，每个组里有一个记录是“大哥”，其他记录都是“小弟”。而这位“大哥”记录的 n_owned 就是所在组的所有记录条数，而小弟们的 n_owned 都是 0
- heap_no：占用 13 比特，表示当前记录在页面堆中的相对位置。
- record_type：占用 3 比特，表示当前记录的类型，0是普通记录，1是 B+树非叶节点的目录项记录，2是 Infimum 记录，3是 Suprememum 记录。
- next_record：占用 16 比特，表示下一条记录的相对位置。
四、记录头信息
现在，向上面新建的表中插入 4 条记录：
那么，对应这4条记录的行格式应该为：
注意，这里为了便于记忆，作了简化。另外，记录中的信息实际是二进制位数据，这里为了理解写的是十进制。而且，各条记录在 User Records 中存储是没有空隙的，这里抽象表示。
1. deleted_flag
这个属性用来标记当前记录是否被删除，1 表示被删除，0 表示没有被删除。
嗯？我表里删除了数据居然还在页里。
是的，你以为被删除了，其实还在磁盘上。为什么呢？
因为如果在磁盘上移除这些记录，还要再重新排列其他记录，会带来性能消耗，所以只打了一个删除的标记。
然后，所有的删除的记录会组成一个垃圾链表。而记录在这个链表中所占用的空间称为可重用空间，当后面有新记录插入到表中，它们就可能覆盖掉这些空间。
2. min_rec_flag
在 B+ 树中每层非叶子节点中的最小的目录项，都会添加此标记。这里说的目录项，要后续讲解。
这里4条记录的 min_rec_flag 都是 0，表示都不是 B+ 树非叶子节点中的最小的目录项记录。
3. n_owned
要下一章讲解。
4. heap_no
表示当前记录在页面堆中的相对位置。
上面的4条记录是抽象的描述，实际上这些记录都是一条一条紧密无缝排列在一起的，这就是堆(heap)。
为了方便管理，把一条记录在堆中的相对位置称为 heap_no。
- 在页面前面的记录 heap_no 相对较小
- 在页面后面的记录 heap_no 相对较大
- 每申请一条记录的存储空间时，该记录比物理位置在它之前的那条记录的 heap_no 值大 1
上述 4 条记录的 heap_no 分别为 2、3、4、5，嗯？怎么没有 0 和 1？
虚拟记录-Infimum 和 Supremum
这个在本文第二部分有提到过。其实这2条记录是页里自动添加的：
Infimum：代表页面中的最小记录
Supremum：代表页面中的最大记录
作者规定，无论向页中插入了多少条记录，任何用户记录都比 Infimum 记录大，都比 Supremum 记录小。
这 2 条虚拟记录的结构也很简单。
所以，对于上面插入的 4 条用户记录，还应该加上这2个默认记录，而且位置最靠前。
另外，还需要注意，当堆中记录的 heap_no 值分配后，就不会发生改动。即使删除了堆中的某条记录，这条被删记录的 heap_no 值也仍然不变。
5. record_type
这个属性表示当前记录的类型，共 4 种：
0：表示普通记录1：表示 B+ 树非叶节点的目录项记录2：表示 Infimum 记录3：表示 Supremum 记录
6. next_record
这个属性很重要，表示从当前记录的真实数据到下一条记录的真实数据之间的距离。
- 属性值为正数：说明当前记录的下一条记录在当前记录的后面。
- 属性值为负数：说明当前记录的下一条记录在当前记录的前面。
比如，第 1 条记录的 next_record 值为 32，那么从此记录的真实数据地址向后找 32 字节就是下一条记录的真实数据。再比如，当值为 -111，那么就代表从此记录向前找 111 字节。
很熟悉？没错，就是链表。
- 下一条记录，是指按照主键从小到大排列的下一条。
- Infrimum 记录的下一条记录，就是本页中主键值最小的用户记录。
- 本页主键值最大的用户记录的下一条记录，就是 Supremum 记录。
所以，现在再来重新看下记录之间的示意图，可以用单向链表来描述了：
如果这时候，删掉其中的某条记录，改变的是指针。
本文参考书籍：《mysql是怎样运行的》
以上就是Mysql InnoDB引擎中的数据页结构详解的详细内容，更多关于Mysql InnoDB引擎数据页结构的资料请关注其它相关文章！
” target=”_blank”>接上一篇，现在知道记录在页中按照主键大小顺序串成了单链表。
那么我使用主键查询的时候，最顺其自然的办法肯定是从第一条记录，也就是 Infrimum 记录开始，一直向后找，只要存在总会找到。这种在数据量少的时候还好说，一旦数据多了，遍历耗时一定非常长。
于是，作者又想到了一个好办法，灵感来自于书本中的目录。我们翻书的时候想查找一些内容，就会去查看目录，然后直接确定好内容所在的页码。
那么对于 InnoDB 来说，过程如下：
- 将所有正常的记录划分为几个组，这里包括那 2 条虚拟记录，但是不包含已经被移除到垃圾链表的记录。
- 每个组内最后一条记录(也就是最大的那条)就是“大哥”，其他记录都是“小弟”，而“大哥”记录的头信息中的 n_owned 属性表示该组内共有几条记录。
- 将每个组中最后一条记录在页面中的地址偏移量单独提取出来，按顺序存储到靠近页尾部的地方。
这个地方就是页目录 Page Directory。而上述的地址偏移量就是该记录的真实数据与页面中第 0 个字节之间的距离，这些地址偏移量被称为槽。
每个槽占用 2 字节，页目录就是由多个槽组成。
二、页目录的规定
在上一篇中，创建的表里存在 4 条数据，那么在页中还要算上 Infimum 和 Supremum，共 6 条记录。
这时候 InnoDB 会把它们分出 2 个组：
- 第一组：只有一个 Infimum 记录
- 第二组：剩下的 5 条记录
每个槽中，存放着每个组里最大的那条记录所在页面中的地址偏移量。
从图中，需要关注页目录的一些点：
- 页目录有 2 个槽，说明记录被分为 2 个组。
- Infimum 记录的 n_owned 属性值为 1，而 Supremum 的为 5。
为什么这 6 条记录要这样分？因为作者对于每组中的记录数量有规定：
- 对于 Infimum 所在的分组只能有 1 条记录。
- Supremum 所在的分组只能在 1~8 条之间。
- 剩下的分组，记录条数范围只能是 4~8 之间。
三、页目录查找记录的过程
现在继续向测试表里插入 12 条数据，也就是说在页中共有 18 条记录。

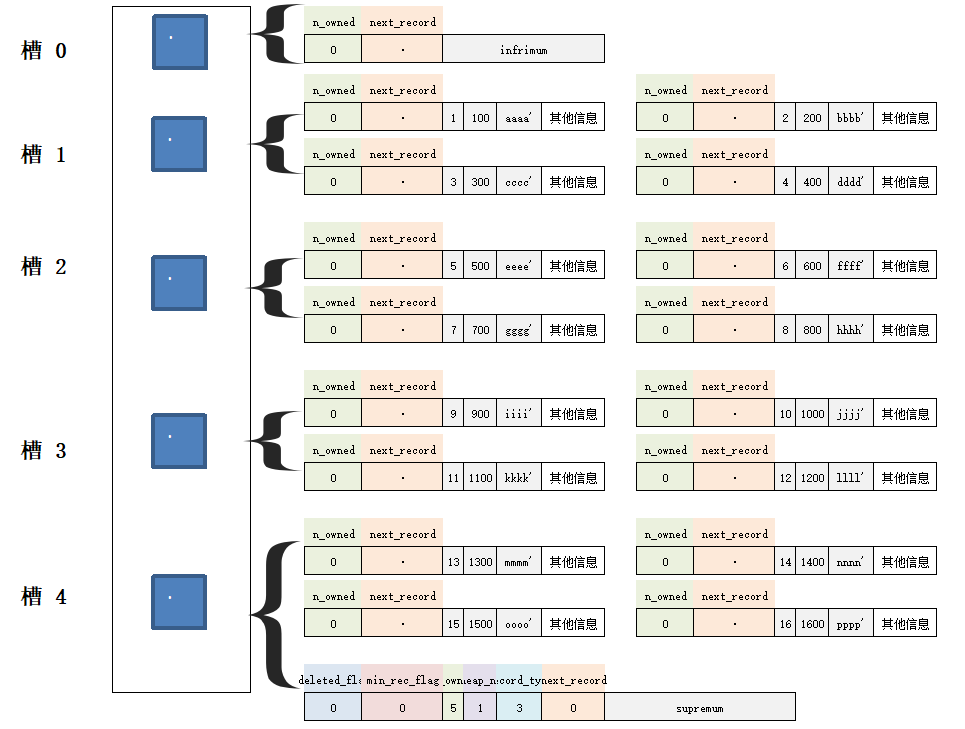

然后这些记录就被分成了 5 个组，这里参考书籍上的示意图(只保留一些关键属性)：
现在，要查找主键是 6 的记录，要如何进行？
因为 5 个槽的编号分别为 0、1、2、3、4 挨着的，并且里面的主键值也都是从小到大进行排序的，可以使用二分法(不清楚的可以百度)，那么初始情况下 low=0，high=4：
- 计算中间槽的位置，(0+4)/ 2=2，于是查看槽 2 对应记录的主键值为 8，因为 8 > 6，所以 high = 2，low 不变。
- 重新计算中间槽位置，(0+2)/ 2=1，于是查看槽 1 对应记录的主键为4，因为 4 < 6，所以 high 不变，low = 1。
- 因为 high – low = 1，所以确定主键值为6 的记录就在槽 2 对应的组中。接着找到该组中主键最小的记录，沿着单链表向后遍历，最终找到主键 6 的记录。
这里有个问题，槽对应的值都是这个组的主键最大的记录，如何找到组里最小的记录？比如槽 2 对应最大主键是 8 的记录，那如何找到最小记录。
解决办法是：
- 通过槽 2 找到 槽 1 对应的记录，也就是主键为 4 的记录。
- 主键为 4 的记录的下一条记录就是槽 2 当中主键最小的记录，可以找到主键 5。
总结
在一个数据页中查找指定主键值的记录，过程分为 2 步：
通过二分法确定该记录所在分组对应的槽，然后找到该槽所在分组中主键值最小的记录。
通过记录的 next_record 属性比那里该槽所在组的各个记录，最终找到目标记录。
本文参考书籍： 《mysql是怎样运行的》
