解析Redis Cluster原理

一、前言

Sentinel集群会对Redis的主从架构中的Redis实例进行监控，一旦发现了master节点宕机了，就会选举出一个Sentinel节点来执行故障转移，从原来的slave节点中选举出一个，将其提升为master节点，然后让其他的节点去复制新选举出来的master节点。

你可能会觉得这样没有问题啊，甚至能够满足我们生产环境的使用需求了，那我们为什么还需要Redis Cluster呢？

二、为什么需要Redis Cluster

的确，在数据上，有replication副本做保证；可用性上，master宕机会自动的执行failover。

那问题在哪儿呢？

首先Redis Sentinel说白了也是基于主从复制，在主从复制中slave的数据是完全来自于master。

假设master节点的内存只有4G，那slave节点所能存储的数据上限也只能是4G。主从复制架构中是读写分离的，我们可以通过增加slave节点来扩展主从的读并发能力，但是写能力和存储能力是无法进行扩展的，就只能是master节点能够承载的上限。

所以，当你只需要存储4G的数据时候的，基于主从复制和基于Sentinel的高可用架构是完全够用的。

但是如果当你面临的是海量的数据的时候呢？16G、64G、256G甚至1T呢？现在互联网的业务里面，如果你的体量足够大，我觉得是肯定会面临缓存海量缓存数据的场景的。

这就是为什么我们需要引入Redis Cluster。

三、Redis Cluster是什么

知道了为什么需要Redis Cluster之后，我们就可以来对其一探究竟了。

那什么是Redis Cluster呢？

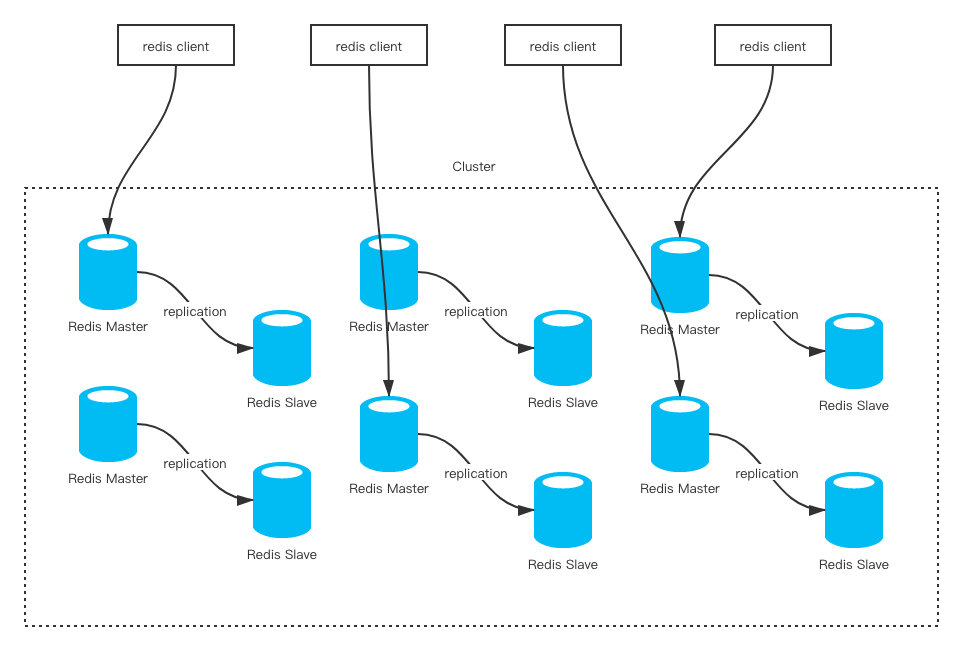

很简单，你就可以理解为n个主从架构组合在一起对外服务。Redis Cluster要求至少需要3个master才能组成一个集群，同时每个master至少需要有一个slave节点。

这样一来，如果一个主从能够存储32G的数据，如果这个集群包含了两个主从，则整个集群就能够存储64G的数据。

我们知道，主从架构中，可以通过增加slave节点的方式来扩展读请求的并发量，那Redis Cluster中是如何做的呢？虽然每个master下都挂载了一个slave节点，但是在Redis Cluster中的读、写请求其实都是在master上完成的。

slave节点只是充当了一个数据备份的角色，当master发生了宕机，就会将对应的slave节点提拔为master，来重新对外提供服务。

四、节点负载均衡

知道了什么是Redis Cluster，我们就可以继续下面的讨论了。

不知道你思考过一个问题没，这么多的master节点。我存储的时候，到底该选择哪个节点呢？一般这种负载均衡算法，会选择哈希算法。哈希算法是怎么做的呢？

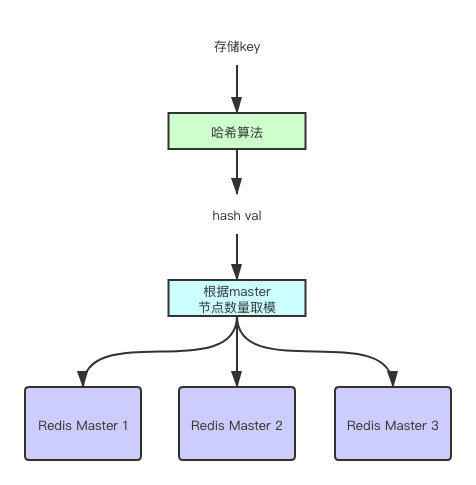

首先就是对key计算出一个hash值，然后用哈希值对master数量进行取模。由此就可以将key负载均衡到每一个Redis节点上去。这就是简单的哈希算法的实现。

那Redis Cluster是采取的上面的哈希算法吗？答案是没有。

Redis Cluster其实采取的是类似于一致性哈希的算法来实现节点选择的。那为什么不用哈希算法来进行实例选择呢？以及为什么说是类似的呢？我们继续讨论。

因为如果此时某一台master发生了宕机，那么此时会导致Redis中所有的缓存失效。为什么是所有的？假设之前有3个master，那么之前的算法应该是 hash % 3，但是如果其中一台master宕机了，则算法就会变成 hash % 2，会影响到之前存储的所有的key。而这对缓存后面保护的DB来说，是致命的打击。

五、什么是一致性哈希

知道了通过传统哈希算法来实现对节点的负载均衡的弊端，我们就需要进一步了解什么是一致性哈希。

我们上面提过哈希算法是对master实例数量来取模，而一致性哈希则是对2^32取模，也就是值的范围在[0, 2^32 -1]。一致性哈希将其范围抽象成了一个圆环，使用CRC16算法计算出来的哈希值会落到圆环上的某个地方。

然后我们的Redis实例也分布在圆环上，我们在圆环上按照顺时针的顺序找到第一个Redis实例，这样就完成了对key的节点分配。我们举个例子。

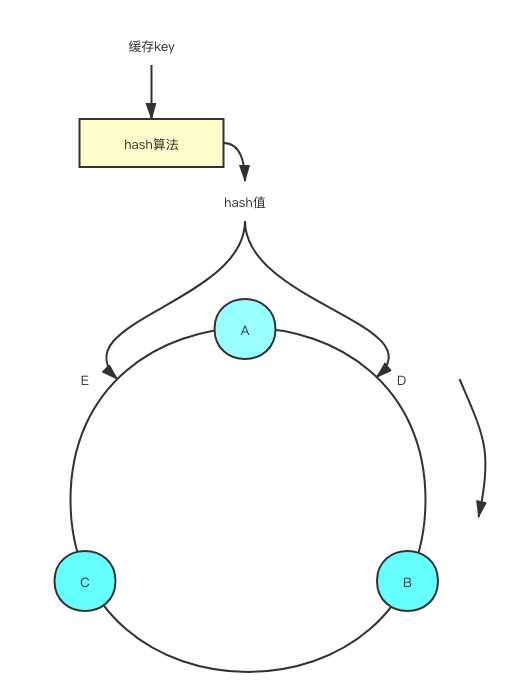

假设我们有A、B、C三个Redis实例按照如图所示的位置分布在圆环上，此时计算出来的hash值，取模之后位置落在了位置D，那么我们按照顺时针的顺序，就能够找到我们这个key应该分配的Redis实例B。同理如果我们计算出来位置在E，那么对应选择的Redis的实例就是A。

即使这个时候Redis实例B挂了，也不会影响到实例A和C的缓存。

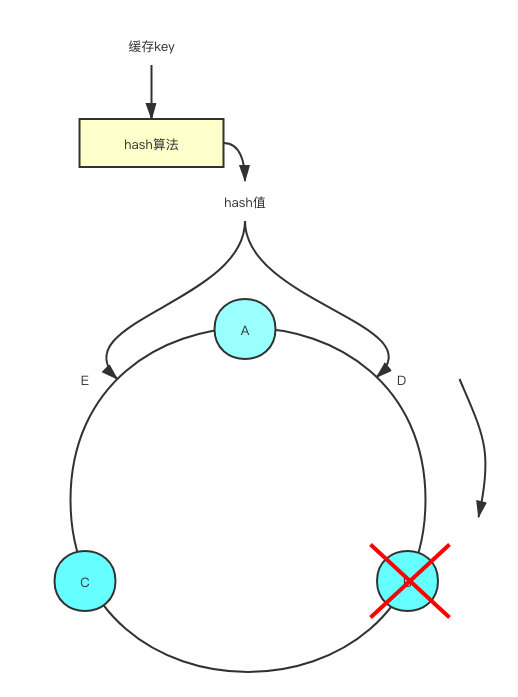

例如此时节点B挂了，那之前计算出来在位置D的key，此时会按照顺时针的顺序，找到节点C。相当于自动的把原来节点B的流量给转移到了节点C上去。而其他原本就在节点A和节点C的数据则完全不受影响。

这就是一致性哈希，能够在我们后续需要新增节点或者删除节点的时候，不影响其他节点的正常运行。

六、虚拟节点机制

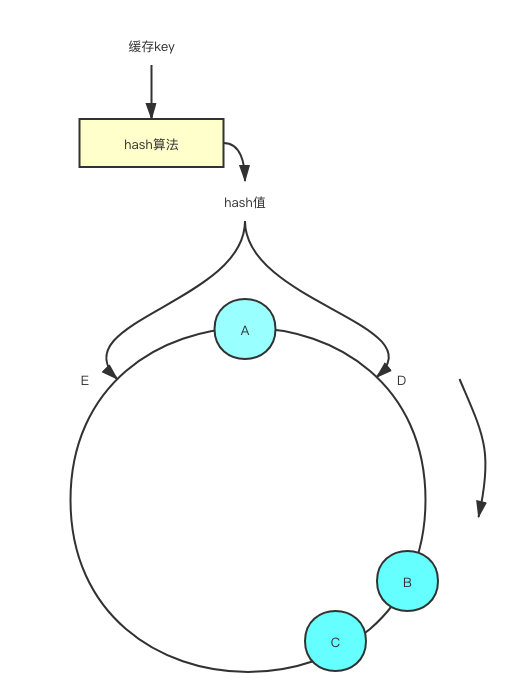

但是一致性哈希也存在自身的小问题，例如当我们的Redis节点分布如下时，就有问题了。

此时数据落在节点A上的概率明显是大于其他两个节点的，其次落在节点C上的概率最小。这样一来会导致整个集群的数据存储不平衡，AB节点压力较大，而C节点资源利用不充分。为了解决这个问题，一致性哈希算法引入了虚拟节点机制。

virtual-dom

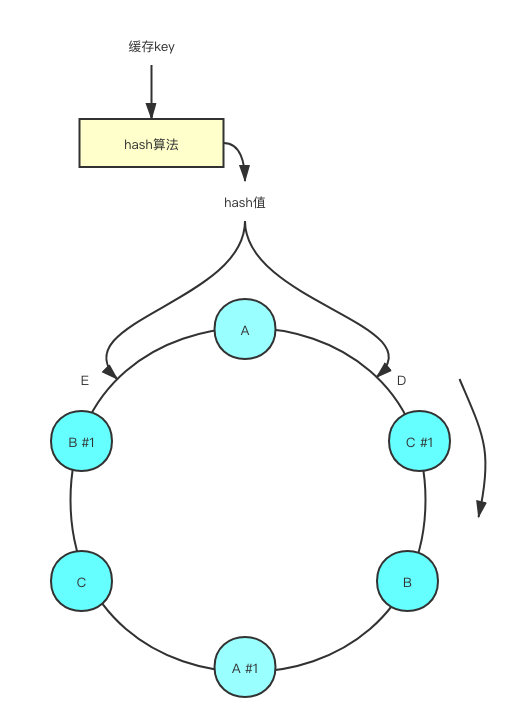

在圆环中，增加了对应节点的虚拟节点，然后完成了虚拟节点到真实节点的映射。假设现在计算得出了位置D，那么按照顺时针的顺序，我们找到的第一个节点就是C #1，最终数据实际还是会落在节点C上。

通过增加虚拟节点的方式，使ABC三个节点在圆环上的位置更加均匀，平均了落在每一个节点上的概率。这样一来就解决了上文提到的数据存储存在不均匀的问题了，这就是一致性哈希的虚拟节点机制。

七、Redis Cluster采用的什么算法

上面提到过，Redis Cluster采用的是类一致性哈希算法，之所以是类一致性哈希算法是因为它们实现的方式还略微有差别。

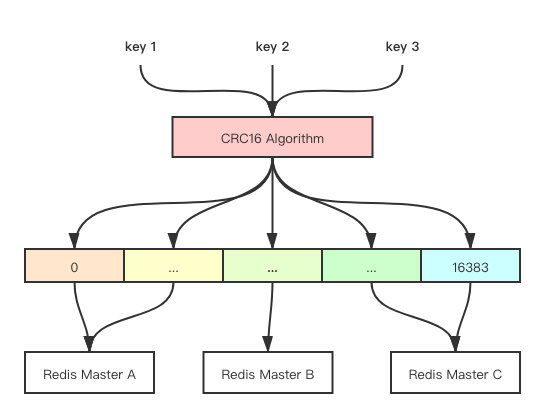

例如一致性哈希是对2^32取模，而Redis Cluster则是对2^14（也就是16384）取模。Redis Cluster将自己分成了16384个Slot（槽位）。通过CRC16算法计算出来的哈希值会跟16384取模，取模之后得到的值就是对应的槽位，然后每个Redis节点都会负责处理一部分的槽位，就像下表这样。

每个Redis实例会自己维护一份slot – Redis节点的映射关系，假设你在节点A上设置了某个key，但是这个key通过CRC16计算出来的槽位是由节点B维护的，那么就会提示你需要去节点B上进行操作。

slot-to-node

八、Redis Cluster如何做到高可用

不知道你思考过一个问题没，如果Redis Cluster中的某个master节点挂了，它是如何保证集群自身的高可用的？如果这个时候我们集群需要扩容节点，它该负责哪些槽位呢？我们一个一个问题的来看一下。

8.1、集群如何进行扩容

我们开篇聊过，Redis Cluster可以很方便的进行横向扩容，那当新的节点加入进来的时候，它是如何获取对应的slot的呢？

答案是通过reshard（重新分片）来实现。reshard可以将已经分配给某个节点的任意数量的slot迁移给另一个节点，在Redis内部是由redis-trib负责执行的。你可以理解为Redis其实已经封装好了所有的命令，而redis-trib则负责向获取slot的节点和被转移slot的节点发送命令来最终实现reshard。

假设我们需要向集群中加入一个D节点，而此时集群内已经有A、B、C三个节点了。

此时redis-trib会向A、B、C三个节点发送迁移出槽位的请求，同时向D节点发送准备导入槽位的请求，做好准备之后A、B、C这三个源节点就开始执行迁移，将对应的slot所对应的键值对迁移至目标节点D。最后redis-trib会向集群中所有主节点发送槽位的变更信息。

8.2、高可用及故障转移

Redis Cluster中保证集群高可用的思路和实现和Redis Sentinel如出一辙

简单来说，针对A节点，某一个节点认为A宕机了，那么此时是主观宕机。而如果集群内超过半数的节点认为A挂了， 那么此时A就会被标记为客观宕机。

一旦节点A被标记为了客观宕机，集群就会开始执行故障转移。其余正常运行的master节点会进行投票选举，从A节点的slave节点中选举出一个，将其切换成新的master对外提供服务。当某个slave获得了超过半数的master节点投票，就成功当选。

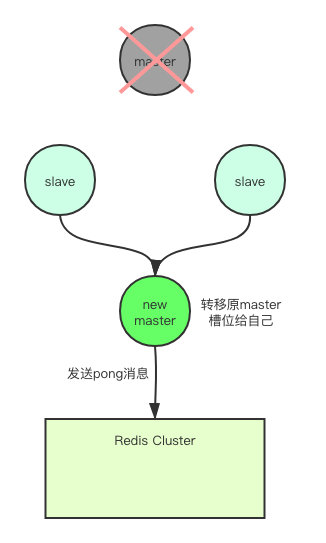

cluster-failover

当选成功之后，新的master会执行slaveof no one来让自己停止复制A节点，使自己成为master。然后将A节点所负责处理的slot，全部转移给自己，然后就会向集群发PONG消息来广播自己的最新状态。

按照一致性哈希的思想，如果某个节点挂了，那么就会沿着那个圆环，按照顺时针的顺序找到遇到的第一个Redis实例。

而对于Redis Cluster，某个key它其实并不关心它最终要去到哪个节点，他只关心他最终落到哪个slot上，无论你节点怎么去迁移，最终还是只需要找到对应的slot，然后再找到slot关联的节点，最终就能够找到最终的Redis实例了。

那这个PONG消息又是什么东西呢？别急，下面就会聊到。

九、简单了解gossip协议

这就是Redis Cluster各个节点之间交换数据、通信所采用的一种协议，叫做gossip。


gossip: 流言、八卦、小道消息

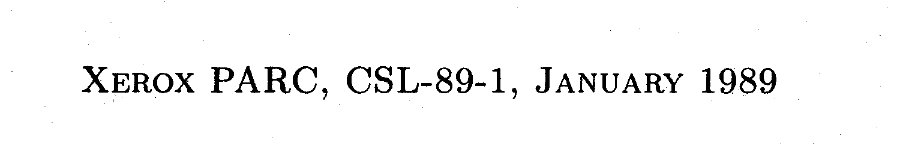

gossip是在1989年的论文上提出的，我看了一堆资料都说的是1987年发表的，但是文章里的时间明确是1989年1月份发表。

image-20201215100703648

感兴趣的可以去看看Epidemic Algorithms for Replicated . Database Maintenance，在当时提出gossip主要是为了解决在分布式数据库中，各个副本节点的数据同步问题。但随着技术的发展，gossip后续也被广泛运用于信息扩散、故障探测等等。

Redis Cluster就是利用了gossip来实现自身的信息扩散的。那使用gossip具体是如何通信的呢？

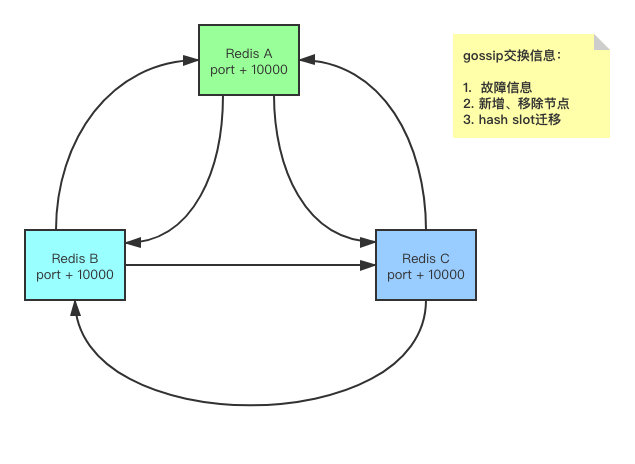

gossip

很简单，就像图里这样。每个Redis节点每秒钟都会向其他的节点发送PING，然后被PING的节点会回一个PONG。

十、gossip协议消息类型

Redis Cluster中，节点之间的消息类型有5种，分别是MEET、PING、PONG、FAIL和PUBLISH。这些消息分别传递了什么内容呢？我简单总结了一下。
