Redis 数据库 ziplist 压缩列表的源码解析详解
前言
相信对使用过 Redis 的人来说，数据类型 List 是不会陌生的吧。大多数人需要实现一个队列时候，首选的就是 List 了。但是其实 Redis 的 List 类型有多种实现方式。这篇文章就是介绍其中一种实现 ziplist – 压缩列表。
源码解读
一如既往，关于 ziplist 的定义和实现还是放在一对文件中，分别是 ziplist.h 和 ziplist.c。在 ziplist.c 文件的头部有着这么一段注释介绍什么是 ziplist。
ziplist 是一个经过特殊编码的双向链表，旨在提高内存效率。 它存储字符串和整数值，其中整数被编码为实际整数而不是一系列字符。 它允许在 O(1) 时间内在列表的任一侧进行推送和弹出操作。 但是，由于每个操作都需要重新分配 ziplist 使用的内存，因此实际复杂性与 ziplist 使用的内存量有关。
从这段话得到：对于不同的数据类型有着不同的编码方式，理解为会对数据进行压缩，从而达到减少内存使用的目的。但是随着存储的 value 数据级增加，使用 ziplist 所付出的代价也随之增加。
ziplist 布局

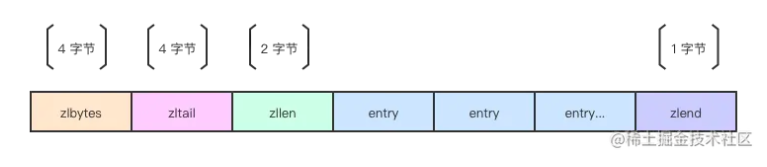

ziplist 是一个特殊双向链表，不像普通的链表使用前后指针关联在一起，它是存储在连续内存上的。整体的结构布局如下图：
- zlbytes: 32 位无符号整型，记录 ziplist 整个结构体的占用空间大小。当然了也包括 zlbytes 本身。这个结构有个很大的用处，就是当需要修改 ziplist 时候不需要遍历即可知道其本身的大小。 这个 SDS 中记录字符串的长度有相似之处，这些好的设计往往在平时的开发中可以采纳一下。
- zltail: 32 位无符号整型, 记录整个 ziplist 中最后一个 entry 的偏移量。所以在尾部进行 POP 操作时候不需要先遍历一次。
- zllen: 16 位无符号整型, 记录 entry 的数量， 所以只能表示 2^16。但是 Redis 作了特殊的处理：当实体数超过 2^16 ,该值被固定为 2^16 – 1。 所以这种时候要知道所有实体的数量就必须要遍历整个结构了。
- entry: 真正存数据的结构。
- zlend: 8 位无符号整型, 固定为 255 。为 ziplist 的结束标识。
entry 节点
每个 entry 都包含两条信息的元数据为前缀。 第一元数据用来存储前一个 entry 的长度，以便能够从后向前遍历列表。 第二元数据是表示 entry 的编码形式。 用来表示 entry 类型，整数或字符串，在字符串的情况下，它还表示字符串有效的长度。

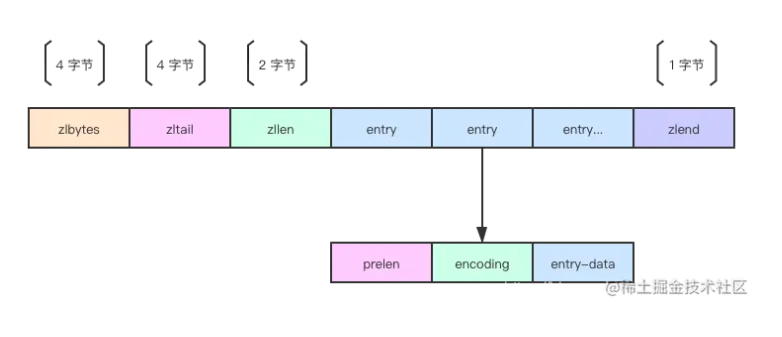

所以一个完整的 ziplist 是这样存储的：
prelen
记录前一个 entry 的长度。若前一个 entry 的长度小于 254 , 则使用 1 个字节的 8 位无符号整数来表示。
若前一个 entry 长度大于等于 254，则使用 5 个字节来表示。第 1 个字节固定为 254 (FE) 作为标识，剩余 4 字节则用来表示前一个 entry 的实际大小。
所以两种情况下的 entry 结构如下所示：
<prevlen from 0 to 253> <encoding> <entry>
2. 前一个 entry 大小超过 253。
0xFE <4 bytes unsigned little endian prevlen> <encoding> <entry>
encoding 编码
entry 的编码字段取决于具体值的内容，分为字符串、数字两种类型单独处理。
一、当 entry 是字符串时，有 3 种编码方式。编码第 1 个字节的前 2 位将保存用于存储字符串长度的编码类型，后面是字符串的实际长度。
|00pppppp| – 1 byte
2. 长度小于或等于 16383 字节（14 位）的字符串值。14 位的数据采用 big endian 存储。
big endian 是一种字节序方式，有Little-Endian、Big-Endian两种。
|01pppppp|qqqqqqqq| – 2 bytes
3. 长度大于或等于 16384 字节的字符串值。
采用 big endian 存储且可表示的字符串长度最大2^32-1，所以第一个字节没有用到，所以低6位没有用，所以都是0。
|10000000|qqqqqqqq|rrrrrrrr|ssssssss|tttttttt| – 5 bytes
二、当 entry 是整数时，有 6 种编码方式。前 2 位都固定为 1，接下来的 2 位用于指定将在此标头后存储哪种类型的整数。
与 ziplist 标头一样，所有整数都以 Little-Endian 序表示，即使此代码是在 Big-Endian 系统中编译的。
|11000000| – 3 bytes
2. 整数编码为int32_t（4个字节）。
|11010000| – 5 bytes
3. 整数编码为 int64_t（8 字节）。
|11100000| – 9 bytes
4. 整数编码为24位带符号（3个字节）。
|11110000| – 4 bytes
5. 整数编码为 8 位有符号（1 字节）。
|11111110| – 2 bytes
6. 0到12的无符号整数。编码后的值实际上是1到13，因为0000和1111不能用，所以要从编码后的4位值中减去1才能得到正确的值。
|1111x| – (with x between 0001 and 1101) immediate 4 bit integer
三、结尾编码标识
|11111111|
总结
- ziplist 为了节省内存，采用了紧凑的连续存储。所以在修改操作下并不能像一般的链表那么容易，需要从新分配新的内存，然后复制到新的空间。
- ziplist 是一个双向链表，可以在时间复杂度为O(1)从下头部、尾部进行pop或push。
- 可能会出现连锁更新现象。
其实使用中并没有直接操作这种数据结构，但是可以设置何种情况下使用它。可以在 Redis 的配置文件中进行设置。
如有以下可选设置项：
- hash-max-ziplist-entries：hash 类型元素数量超过指定数据后时候。使用 hash 存储， 否则使用压缩表。
- hash-max-ziplist-value： hash 类型元素长度超过指定数据后时候。 使用 hash 存储，否则使用压缩链表。
- zset-max-ziplist-entries：zset 类型 压缩列表 ziplist 最大限制元素数。超过指定值将会使用跳表 skiplist + dict 来存储。
- zset-max-ziplist-value：set 类型 压缩列表 ziplist 最大限制大小。超过指定将会使用跳表 skiplist+dict 来存储。
