嵌入式Linux开发环境搭建ping、nfs的解决方法

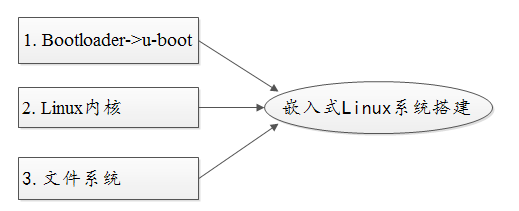

 一. 嵌入式软件层次

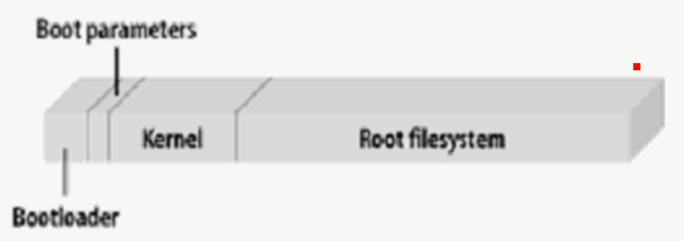

1) Bootloader->引导加载程序

整个嵌入式系统的加载启动任务完全交给Bootloader完成,它的主要任务是将内核映象从硬盘读到RAM中,然后跳转到内核入口启动内核(操作系统)!通俗来讲,Bootloader的作用就是初始化硬件,启动操作系统。

U-BOOT是Bootloader最常用的一种,将uboot下载至开发板的nand flash(ROM)中,即可通过仿真软件Secure CRT对开发板进行初始设置。       包括开发板的环境变量、IP等设置项,为后面下载内核、加载文件系统做基础。

2)Linux内核

实现不同的硬件、软件需求配置不同的系统内核。一般基于已有的内核进行修改

配置内核 -> 编译内核 -> 安装内核 -> 清理内核过程文件(make clean)

配置内核: make menuconfig ARCH=arm   菜单式交互界面选择所需的驱动、协议文件

编译内核:make uImage(内核名)  ARCH=arm CROSS_COMPILE=arm-linux-

安装内核:通过tftp服务器,在基于uboot下下载uImage至 20000fc0(210开发板启动地址)  “tftp uImage 20007fc0”

3)文件系统

文件系统简单说就是一种目录结构,由于linux操作系统的设备在系统中是以文件的形式存在,将这些文件分类管理以及提供和内核交互的接口,就形成了一定的目录结构也就是文件系统。

基本流程:

  • a.设置根文件系统目录rootfs及内部存储文件目录bin、dev、lib、sbin、sys、usr、mnt等;
  • b.文件系统添加内核模块,在linux内核目录下”/home/S4-Driver/linux-smart210/”;

” make modules ARCH=arm CROSS_COMPILE=arm-linux- ”   内核编译

” make modules——install ARCH=arm INSTALL_MOD_PATH=/home/S5-/rootfs ”   内核文件复制到根文件目录下

  • c.根目录”/…/rootfs”下安装交叉编译器busybox,配置内核->编译内核->安装拷贝make install;
  • d.挂载根文件系统,使用nfs方式,可实时在线根文件系统rootfs;

SecureCRT -> 通过uboot对开发板进行参数配置(nfs配置项) -> tftp服务器下载Linux内核 -> bootm 20007fc0运行挂载即可!

二.偶遇问题

1. 开发板ping的系列问题

1) 模型结构搭建:PC机 -> 有线网卡 -> 路由器 -> 直连网线 -> 开发板网口;

2)a. 设置虚拟机为桥接模式,以保证外网可寻找到Linux虚拟机ip;

   b. PC机使用的是有线网卡,则PC机及Linux虚拟网络适配器觉选择Realtak USB(有线网口);

   c. 保证Linux虚拟机、PC机、开发板三者ip处于同一网段;

3)关闭Linux虚拟机、PC机的防火墙,使得PC可ping通Linux和开发板

再排除硬件接口问题,即可通讯。

2.nfs挂载问题

nfs挂载出现如:”Server is not responding”、” unable to mount root”等问题,其主要原因是nfs的挂在设置参数、下载地址有问题。如smart210下载地址为20007fc0(并非20008000),nfs默认是使用udp通信协议,挂载参数网上都可哟搜索到,多试一试就没问题,前提是保证Linux的nfs服务器能正常使用。

 以上就是本次介绍的嵌入式Linux开发环境搭建,问题ping、nfs的解决全部知识点内容,感谢大家对的支持。
